魚探用マウントフルセットキット 5ahバッテリーボックス

魚探用マウントフルセットキット

【魚探用マウントフルセットキット】
魚群探知機のバッテリーボックス(5ah)とモニターを乗せるプラットフォーム、そして磁石で取り付けるタイプのトランスデューサー(振動子)マウント、トラックレール用取付キットのフルセットです。

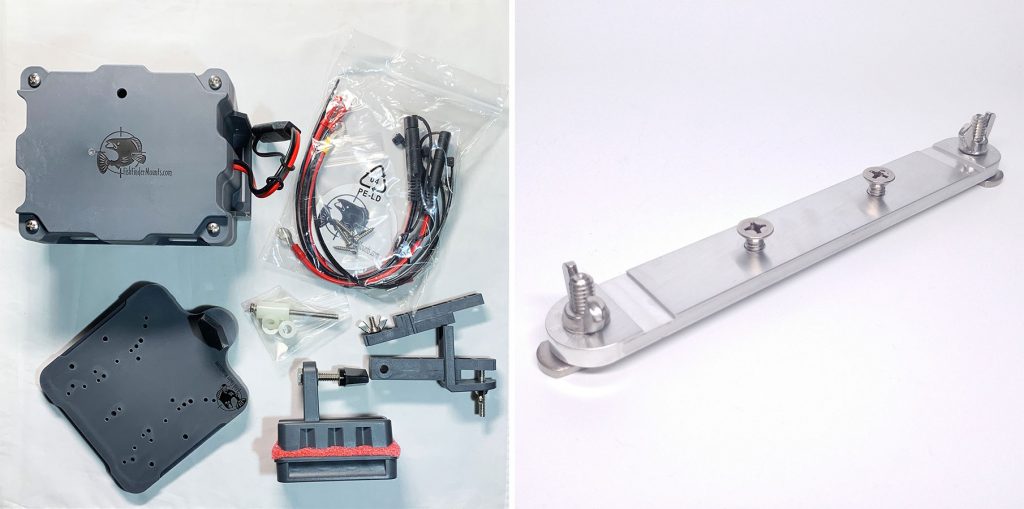

セット内容
5ahバッテリーボックス
クイックコネクトケーブルセット
4.5インチプラットフォーム
マグネットトランスデューサーマウント
トラックレール用取付キット

【トラックレール用取付キット】
バッテリーボックス内部からネジで結合し一体化させ、トラックレールに取付ける事ができるキットです。
長さ:7.5インチ(190mm)
素材:アルミニウム・ステンレス
※8インチ以上のトラックレールに適合します。

5ah バッテリーボックス

【5ah バッテリーボックスの概要】
外寸
横:149mm
縦:101mm
高さ:73mm

内寸
横幅:104mm
奥行:90mm
高さ:70mm
※一般的な12V 5ahのバッテリーに適合します。

防水性が高く、衝撃に強い特殊な形状なので耐久性も抜群です。
完全防水ではありませんが、少し水がかかる程度では内部に浸水しない構造となっております。

クイックコネクトケーブルセット
バッテリー接続用
魚探本体接続用
充電機接続用
合計3セットが付属しているので、1度バッテリーをボックスに入れてしまえば、魚探接続から充電まで、バッテリーボックスを開ける必要はありません。

また、バッテリーボックス側面には、タイラップを通す場所が設けられているので、余ったコード類をまとめる事ができます。
※バッテリー本体は別売りです。

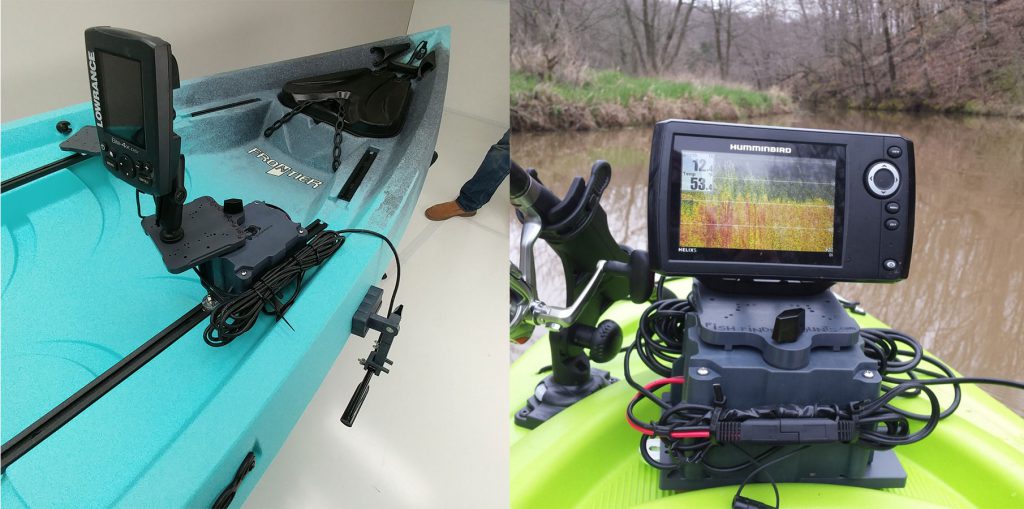

魚探モニター用 4.5インチ×4.5インチ プラットフォーム

【4.5インチプラットフォーム】
4.5インチ×4.5インチの四角形のモニター用プラットフォームです。
最大7インチスクリーンまでの魚群探知機モニターに適合します。
設置面には複数のネジ穴が設けられているので、穴空け不要で様々な形状の土台を取付ける事ができます。
また、各メーカーのマウント(レイルブレイザやスコッティなど)を取付けることもでき、高さを調整したり、工夫次第では、ロッドホルダーなども取付けることができます。

Xパワーマグネットトランスデューサー(振動子)マウントキット

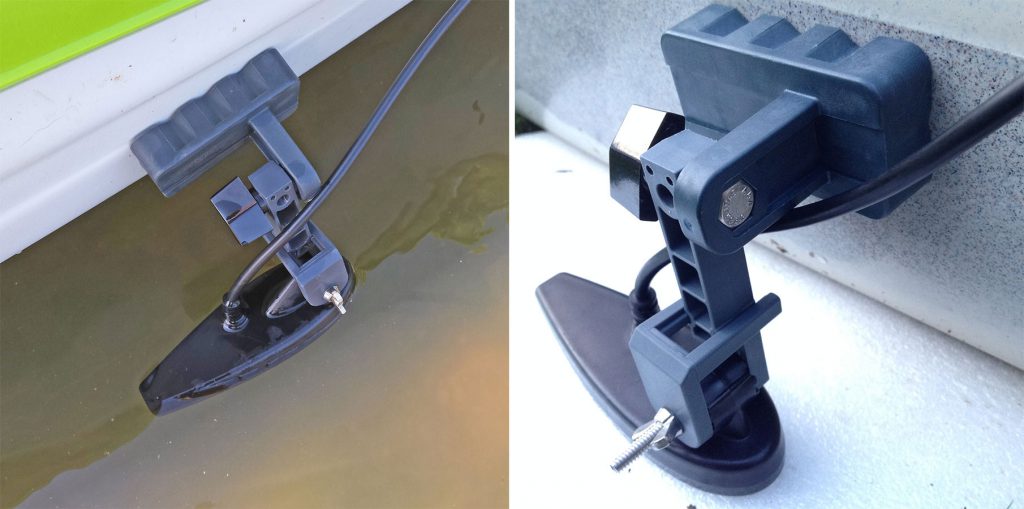

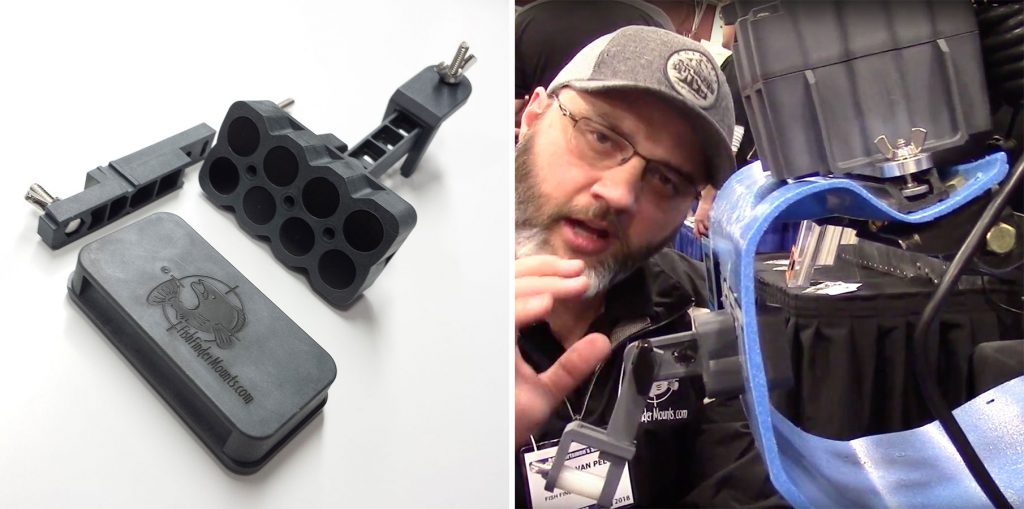

【Xパワーマグネット トランスデューサー(振動子)マウントキット】
磁石の力を利用して、カヤック船体の内部と外部を挟み込む形で振動子を取付けるマウントキットです。

磁石で取付けるので、カヤック船体に穴を空ける必要が無く、取付位置の移動も簡単に行う事ができます。

通常のトランスデューサーマウントの様に、マウントベースやトラックレール、長くて邪魔になってしまうアームやステーが必要なく、水面に近い位置に取付る事ができるので、コンパクトに尚且つ、誰でも簡単に魚探の振動子を船体にセットする事ができます。

かなり強力な磁力を持っているので、足漕ぎカヤックをフルスピードで漕ぐ程度の水の抵抗や、多少の衝撃ではビクともしない接着力を持っています。
そのため、大きめの振動子も取付ける事ができます。

万が一、強い衝撃で磁石が外れてしまったとしても、外部のマウントは振動子とそのコードが繋がっており、内部の磁石もそのまま船内に留まるので、紛失してしまう恐れもありません。
※振動子の取付は必ず陸上で行って下さい。

注意
付属しているアームの六角ボルトは、かなり硬く差し込まれているので、金槌などで軽く叩き出すようにして取り外して下さい。
